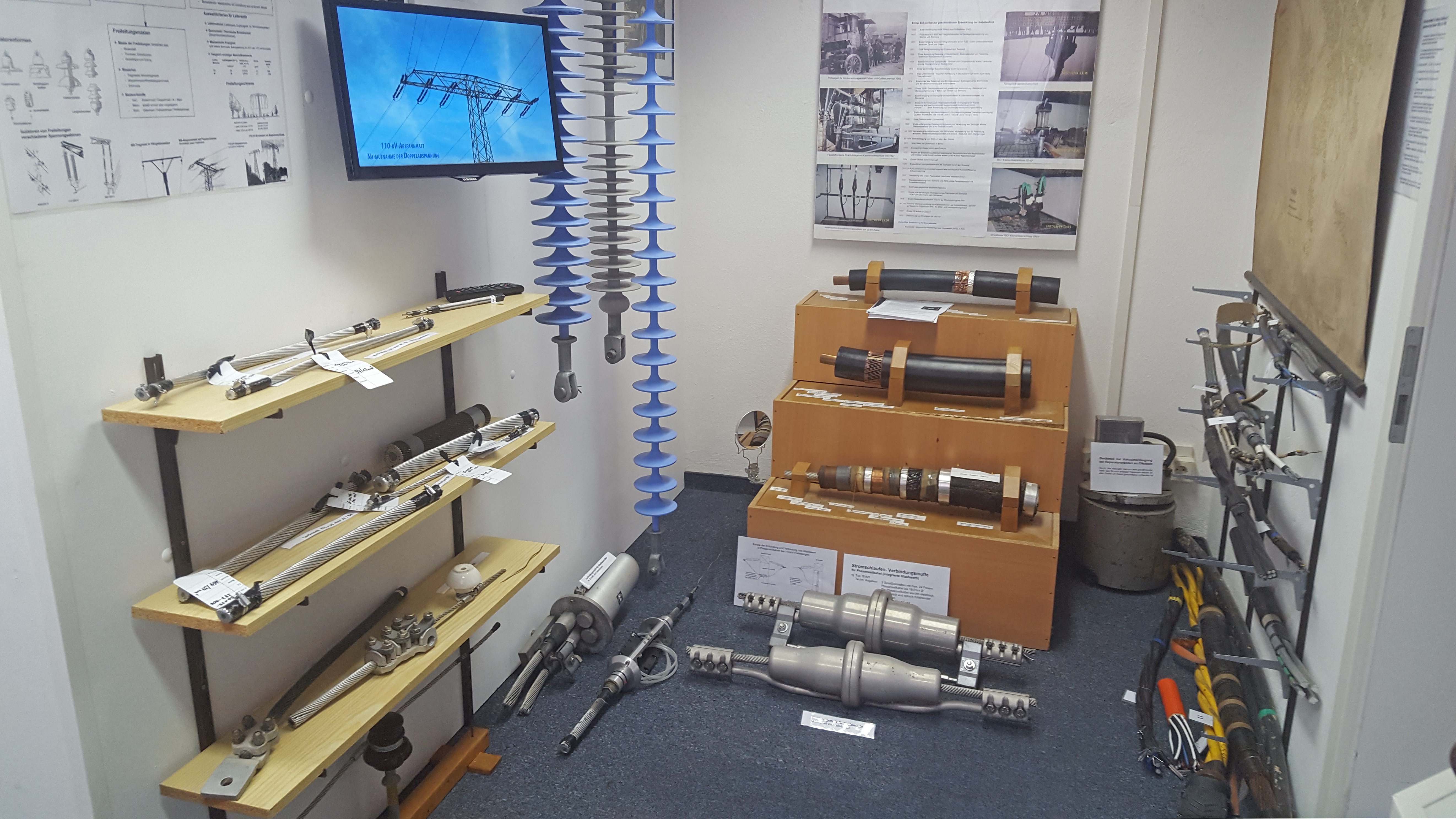

Objekt des Monats 201907 - Bild-oben

Freileitung + Kabel

| Elektrotechnische Sammlung
30.06.2019 Seite 264 0

Verbindungsmuffe für Freileitung mit integrierten Glasfasern

Objekt des Monats - Juli 2019

Der allgemeine Öffnungstag im Monat Juli:
Dienstag, der 30. Juli 2019,
Öffnungszeit von 14 bis 18 Uhr,
Im Mittelpunkt stehen im Bereich Kabel und Freileitung: Verbindungsmuffen für Freileitung mit integrierten Glasfasern.

Die Energieversorgungsunternehmen nutzten seit nunmehr fast 100 Jahren ihre Hochspannungsfreileitungsnetze auch für die Übertragung von Nachrichten.
Seit Anfang der 1920`er Jahre diente dazu die TFH-Technik - Trägerfrequenz auf Hochspannungsfreileitungen.

Diese Technik wurde im Rahmen des im Juli 2015 gezeigten Objekt des Monats „TFH- Sperre“ beschrieben und ist heute noch in den Objekten des Monats unserer Elektrotechnischen Sammlung enthalten und nachzulesen.  (Verlinkung zusätzliche Seite: Die TFH-Nachrichtenübertragung)

Seit Mitte der 1980`er Jahre wurde diese Technik abgelöst durch die optische Übertagung der Nachrichten mittels in den Freileitungen integrierter Glasfasern. Es werden dazu vorzugsweise die Erdseile, aber auch Phasenseile genutzt. Das Übertragungsvermögen dieser „Nachrichtenkanäle“ ist gegenüber der TFH-Lösung um ein Vielfaches gewachsen.

Beschreibung

Objekt des Monats 201907 - Bild-rechts

Verbindungsmuffen für Freileitung mit integrierten Glasfasern

| Elektrotechnische Sammlung

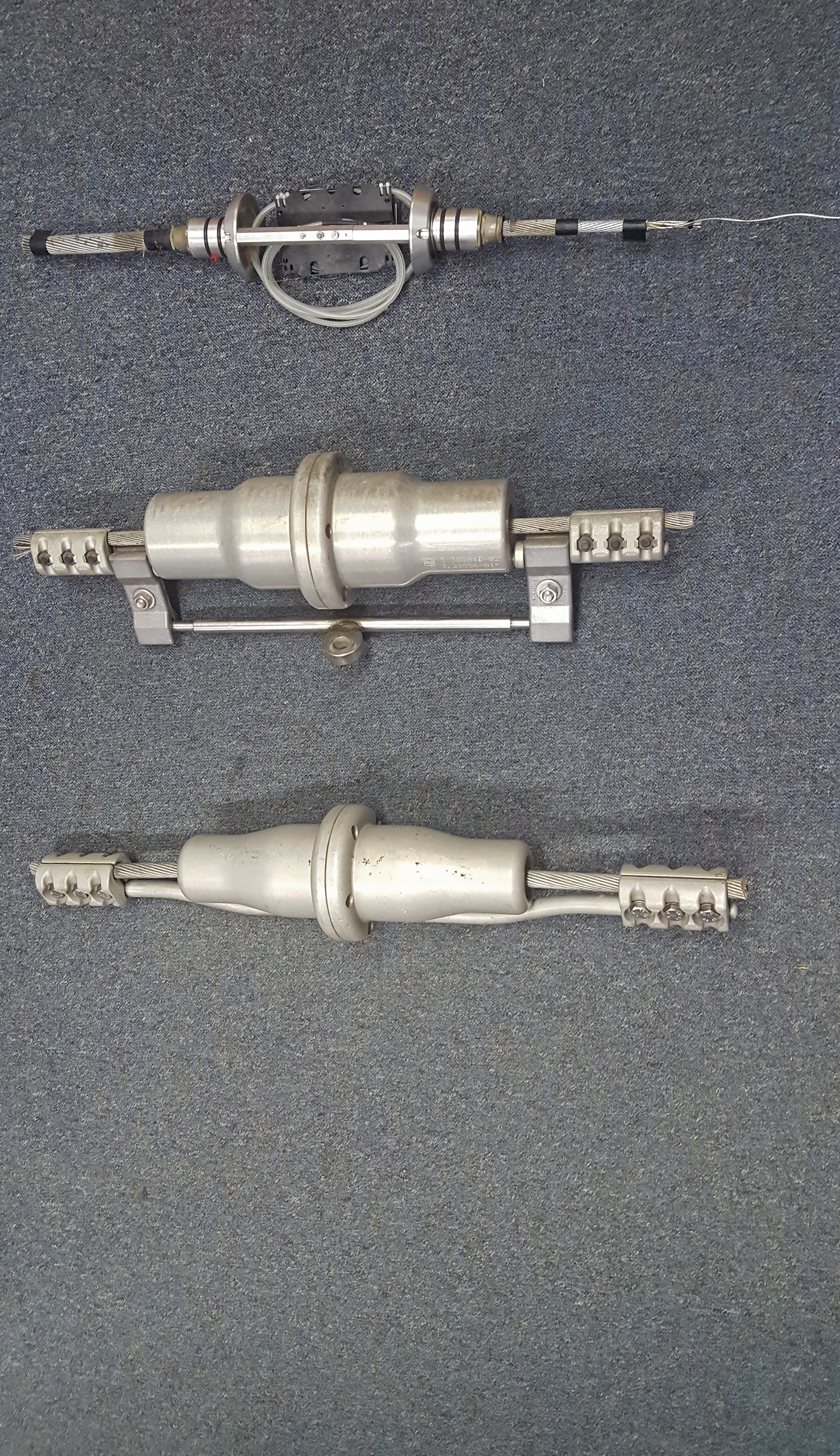

Gezeigt werden zwei geschlossene Verbindungsmuffen für Phasenseile mit integrierten Glasfasern, die in den Stromschlaufen von Abspannmasten eingebaut werden. Mit diesen Verbindungsmuffen werden die Phasenseile elektrisch, mechanisch und optisch verbunden.

Technische Angaben:
Typ:                            SVM1 und SVM2
                                  2 Spleißkassetten mit 24 Fasern
                                  Phasenseilkabel bis 19,5 mm bei SVM1
                                  Phasenseilkabel bis 21,5 mm bei SVM2
Hersteller:                 KELLNER TELEKOM
Baujahr:                   1997


Die obere Verbindungsmuffe zeigt das Innenleben eines anderen vergleichbaren Typs.
