Im Mittelpunkt steht die: Telefontechnik der Energieversorgung.
Ausgehend von den gesetzlichen Verordnungen kann die geplante Öffnung der Sammlung leider nicht erfolgen.

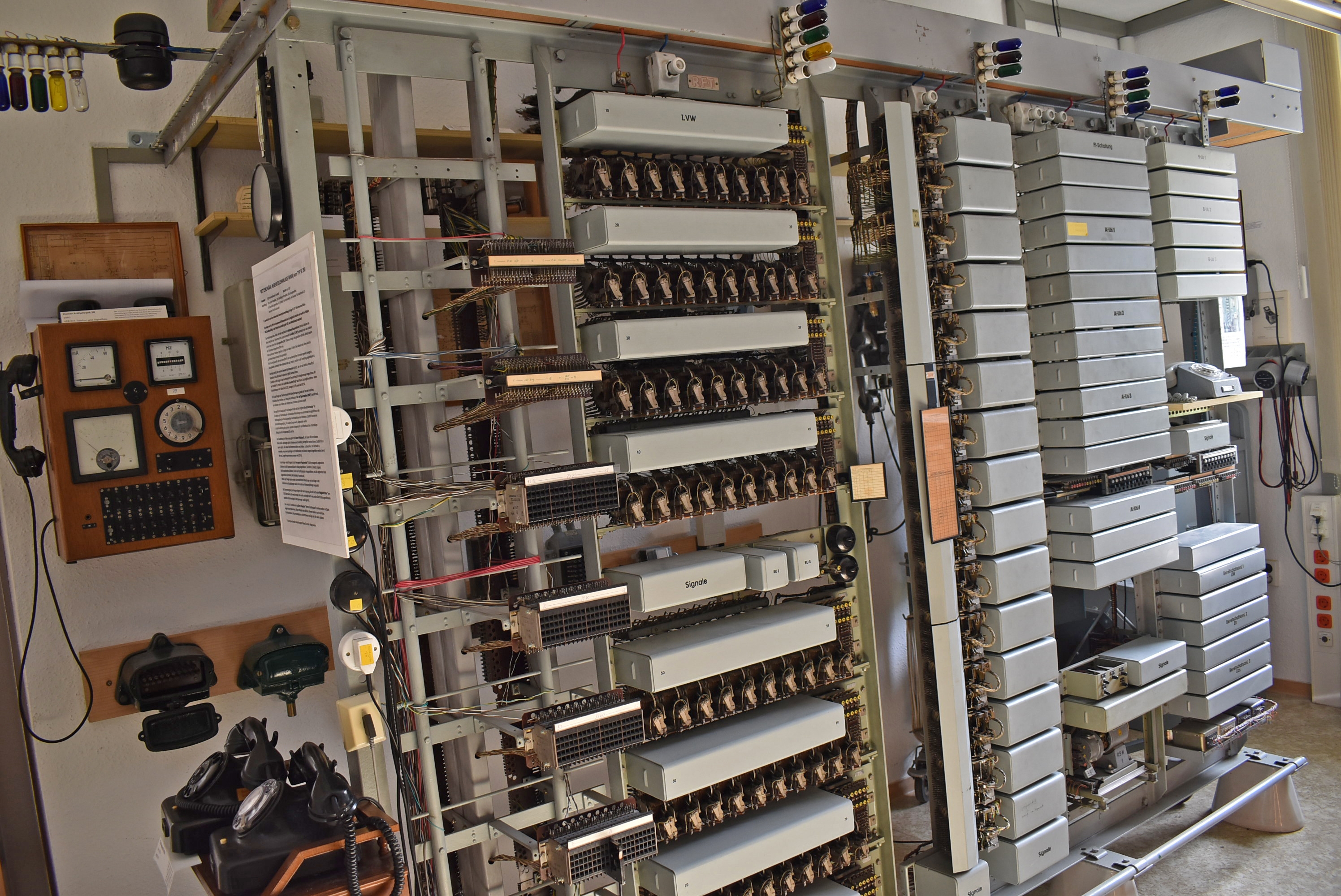

Mittlere Wähl-Nebenstellenanlage (MWN) vom Typ SK 350 - Hersteller: VEB Fernmeldewerk Arnstadt/Thüringen, Baujahr: ca. 1957
| Elektrotechnische SammlungTelefontechnik der Energieversorgung
Ab etwa 1920 begannen Energie-Erzeugungs- und Verteilungsanlagen eigene, vom öffentlichen Telefonnetz unabhängige Telefonnetze aufzubauen. Dazu bedarf es speziell ausgerüsteter Telefonanlagen wie unserer MWN SK 350.
Es handelt sich um eine mechanische Fernsprechvermittlungs-Anlage für bis zu 70 Teilnehmeranschlüsse im Selbstwählverfahren.
Mit dem Abheben des Hörers kann der Teilnehmer mit dem Wählen des anderen Teilnehmers beginnen. Mit der Wahl einer zweistelligen Nummer erreicht er Teilnehmer im eigenen Betriebsteil. Wird die Amtskennziffer „0“ gewählt, kann der Teilnehmer andere Teilnehmer im öffentlichen Fernsprechnetz erreichen. Mit festgelegten betrieblichen Kennziffern ist es möglich, Teilnehmer in anderen Betriebsteilen unabhängig vom öffentlichen Telefonnetz zu erreichen.

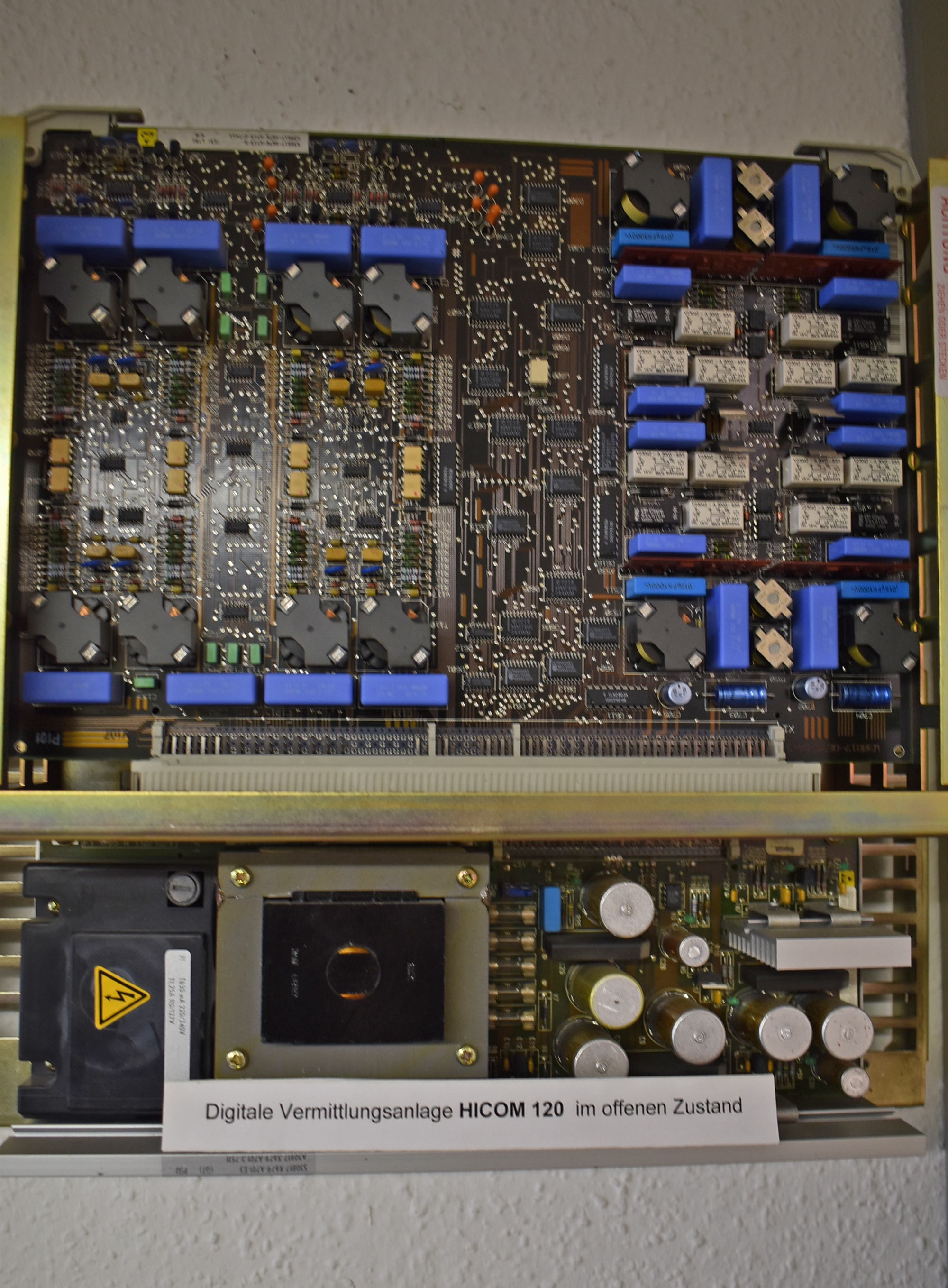

Siemens Hicom 120
| Elektrotechnische SammlungEine spezifische Ausstattung für die Energiewirtschaft stellt die integrierte Bereitschaftsanzeige* dar. Sie dient nach Dienstschluss der automatischen Weiterleitung von ankommenden Ferngesprächen an den Wohnungsdienstanschluss des jeweiligen bereitschaftshabenden Mitarbeiters. Zusätzlich konnte eine Sammelstörungsmeldung, z. B. aus dem Umspannwerk, aufgeschaltet werden.
Die für das Klingeln der Telefone erforderliche Rufwechselspannung sowie alle Töne wie Freizeichen, Rufzeichen, Besetzzeichen usw. erzeugt eine mechanische Ruf- und Signalmaschine (RSM)*, die sofort nach dem Abheben eines Telefons oder Belegen eines Umsetzers automatisch anläuft.
Die Stromversorgung der Anlage erfolgt mit 60 V Gleichspannung. Sie wird durch einen Pultgleichrichter* vom VEB Elektrowärme Sörnewitz erzeugt und wurde ursprünglich durch eine an den Gleichrichter angeschlossene stationäre Batterieanlage bei Netzspannungs-Ausfall gestützt.
Die Anlage war bis 1994 im Umspannwerk Markneukirchen im Vogtland in Betrieb und wurde im Frühjahr 2012 funktionsfähig in die Elektrotechnische Sammlung des VDE Bezirksvereins Leipzig/Halle e.V. nach Markkleeberg umgesetzt.
Sie wurde durch eine neue Anlage vom Typ Siemens Hicom 120 ersetzt, die leistungsfähiger, kleiner und leichter ist sowie weniger Wartung bedarf.
* Die entsprechenden Bezeichnungen finden Sie in der Ausstellung an der Anlage wieder.
