Im Mittelpunkt steht in diesem Monat die Vakuumisolierte MS-Schaltanlage.

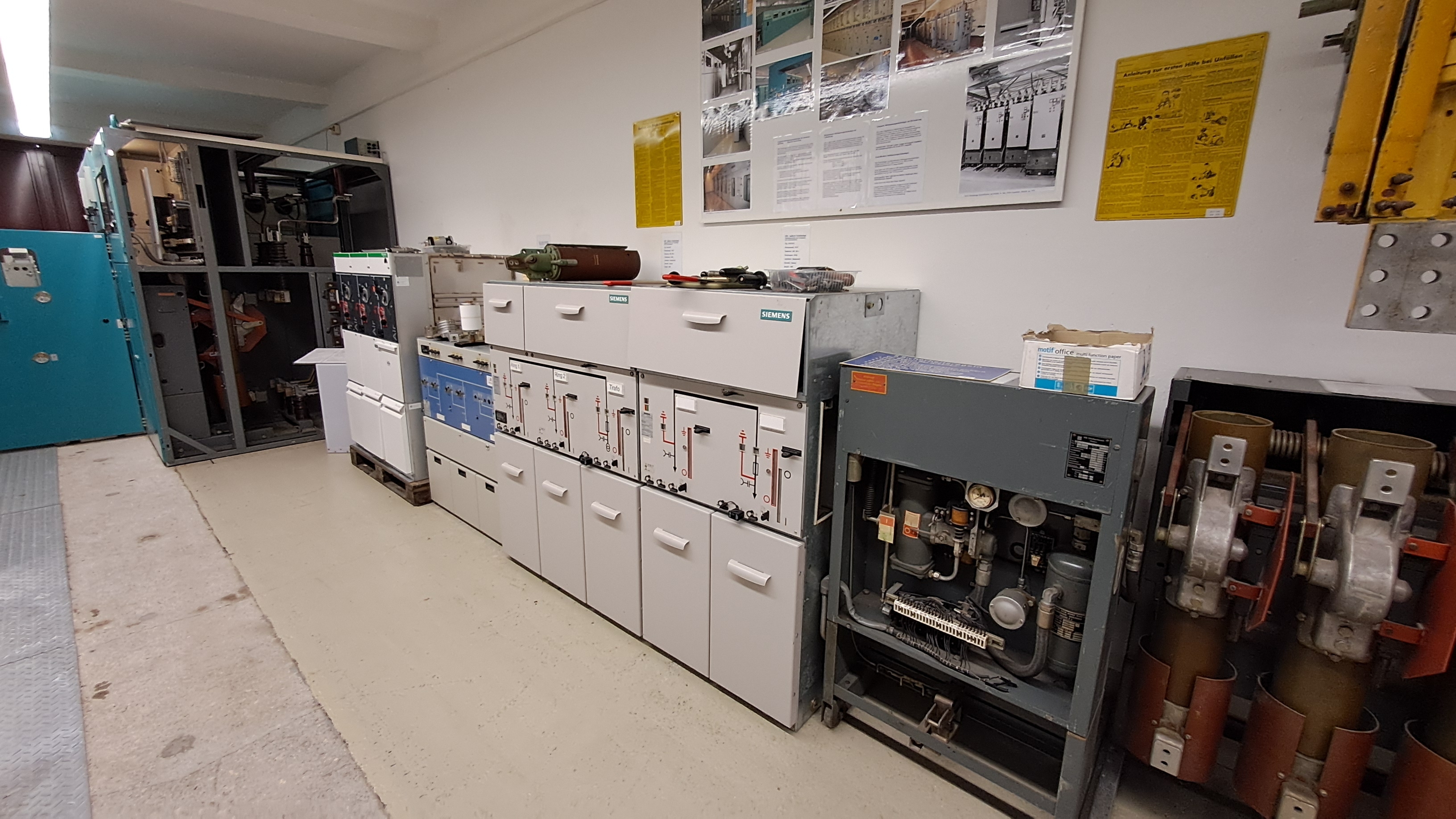

Ausschnitt Komplex Schalterhalle
| Elektrotechnische SammlungMittelspannungs-Schaltanlagen
Eine Schaltanlage ist eine Anlage, in der elektrische Energie verteilt wird. Häufig sind in räumlicher Nähe Transformatoren angeordnet. In Schaltanlagen erfolgt die Stromverteilung und das Zusammenfassen von Lasten bzw. Verbrauchern.
Entsprechend der Spannungsebene werden Nieder-, Mittel- und Hochspannungs-Schaltanlagen unterschieden. Sie bilden die „Knotenpunkte“ dieser Stromnetze.
Die in den Knoten ankommenden und abgehenden Leitungen werden als Abzweige bezeichnet. Man unterscheidet Abzweige in Einspeisungen, Abgänge und Kupplungen zu anderen Netzknoten.
Wegen der zu erwartenden hohen Betriebsströme für die Knoten (Knotenpunktsatz), der Vielzahl der Abzweige und des für die großen Leitungsquerschnitte benötigten Anschlussraums werden die „Knoten“ als Sammelschienen ausgeführt.
Praktisch alle Abzweige einer Schaltanlage sind über Schaltgeräte mit der Sammelschiene des Netzknotens verbunden. Bei Störungen ermöglichen Schaltanlagen die Änderung der Netztopologie und das Freischalten und Erden von Betriebsmitteln für Wartungsarbeiten.
Während Schaltanlagen für Niederspannung in normalen Räumen in geschlossenen Schränken untergebracht sind, befinden sich Schaltanlagen für Mittelspannung (MS) in geeigneten Schalträumen in Schaltzellen, die untereinander mit Sammelschienen in verbunden sind. Je nach Wichtigkeit sind diese ausgestattet als Einfachsammelschiene (mit Längstrennung), Doppel- oder Dreifachsammelschiene.
Bei der Auslegung einer Sammelschiene werden Aluminium- oder Kupfer-Schienen verwendet, die den maximal zulässigen Dauerbelastungsstrom tragen sowie auftretenden Kurzschlussströmen standhalten können müssen; das gilt für die Schienen, deren Befestigung und die Schraub-Verbindungsstellen zueinander sowie die Phasenabzweigungen zu Trennschaltern, Leistungsschaltern und sonstigen Betriebsmitteln.

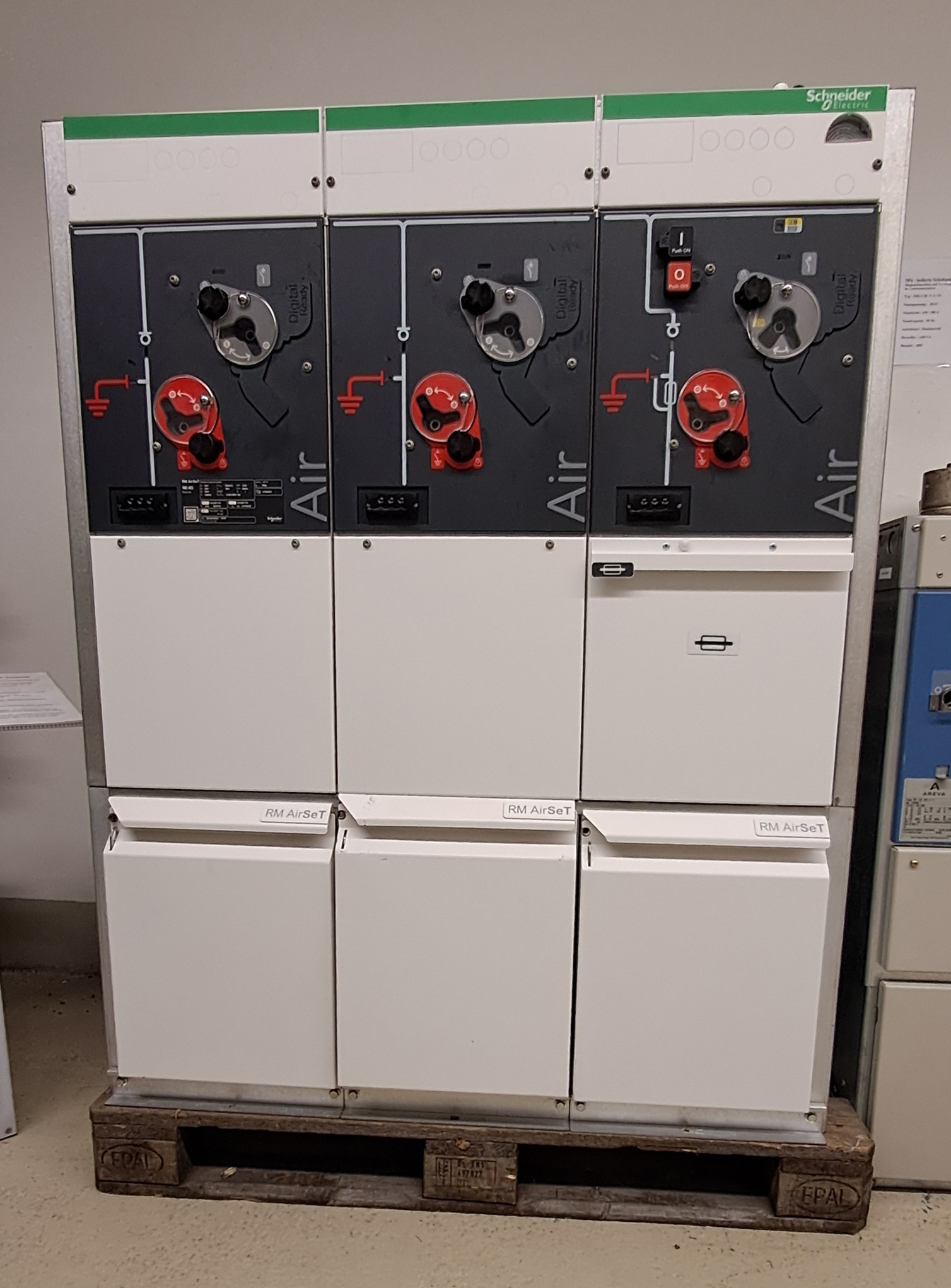

Vakuumisolierte MS-Schaltanlage der Fa. Schneider Electric
RM Air SeT-Schaltanlage
| Elektrotechnische SammlungIn diesem Monat steht die SF6-freie kompakte oder erweiterbare gasisolierte (GIS) Ringkabelschaltanlagen vom Typ RM Air SeTTM für eine sekundäre Verteilung bis 24 kV / 630 A / 20 kA im Mittelpunkt. Dabei handelt es sich um eine neue Schaltanlage für Mittelspannung, die bis Ende des Jahres 1924 entwickelt und dem Typtest im Berliner Prüffeld IPH unterzogen wurde.
Die MS-Schaltanlage ist laut Herstellerangaben eine umweltfreundliche und digitale gasisolierte (GIS) Ringkabelschaltanlage (RMU), die das Treibhausgas SF6 durch eine Kombination aus reiner Luft (GWP = 0) und Vakuumschaltung ersetzt. Sie eignet sich für Anwendungen im sekundären Verteilnetz, von Energieversorgungsunternehmen und erneuerbaren Energien bis hin zu Geschäfts- und Industriegebäuden [1].
Die im Bild dargestellte RN Air SeT-Schaltanlage umfasst 3 Funktionen: 2 Lasttrennschalter mit jeweils 3 Schaltstellungen und 1 Sicherungs-Lasttrennschalter-Kombination mit drei Schaltstellungen mit folgenden Technische Daten [2]:
Bemessungsspannung: 12/24 kV
Bemessungsfrequenz: 50/60 Hz
Bemessungs-Betriebsstrom: 630 A
Schutzgrad: IP67
Quelle:
[1] RM AirSeT™ | Schneider Electric Deutschland
[2] Katalog 2024, Sekundäre gasisolierte Schaltanlage bis zu 24 kV, Schneider Electric GmbH, 26. September 2024
Anmerkung:
GWP (Global Warming Potential: = Treibhauspotential ist eine Maßzahl für ihren relativen Beitrag zum Treibhauseffekt, also die mittlere Erwärmungswirkung der Erdatmosphäre über einen bestimmten Zeitraum (in der Regel 100 Jahre: GWP 100). Sie gibt damit an, wie viel eine bestimmte Masse eines Treibhausgases im Vergleich zur gleichen Masse CO2 zur globalen Erwärmung beiträgt.
