Kabelendverschlüsse / 30-kV-Dreileiterendverschluss

Objekt des Monats - Juli 2018

Der allgemeine Öffnungstag im Monat Juli:
Dienstag, der 31. Juli 2018,
Öffnungszeit von 14 bis 18 Uhr,

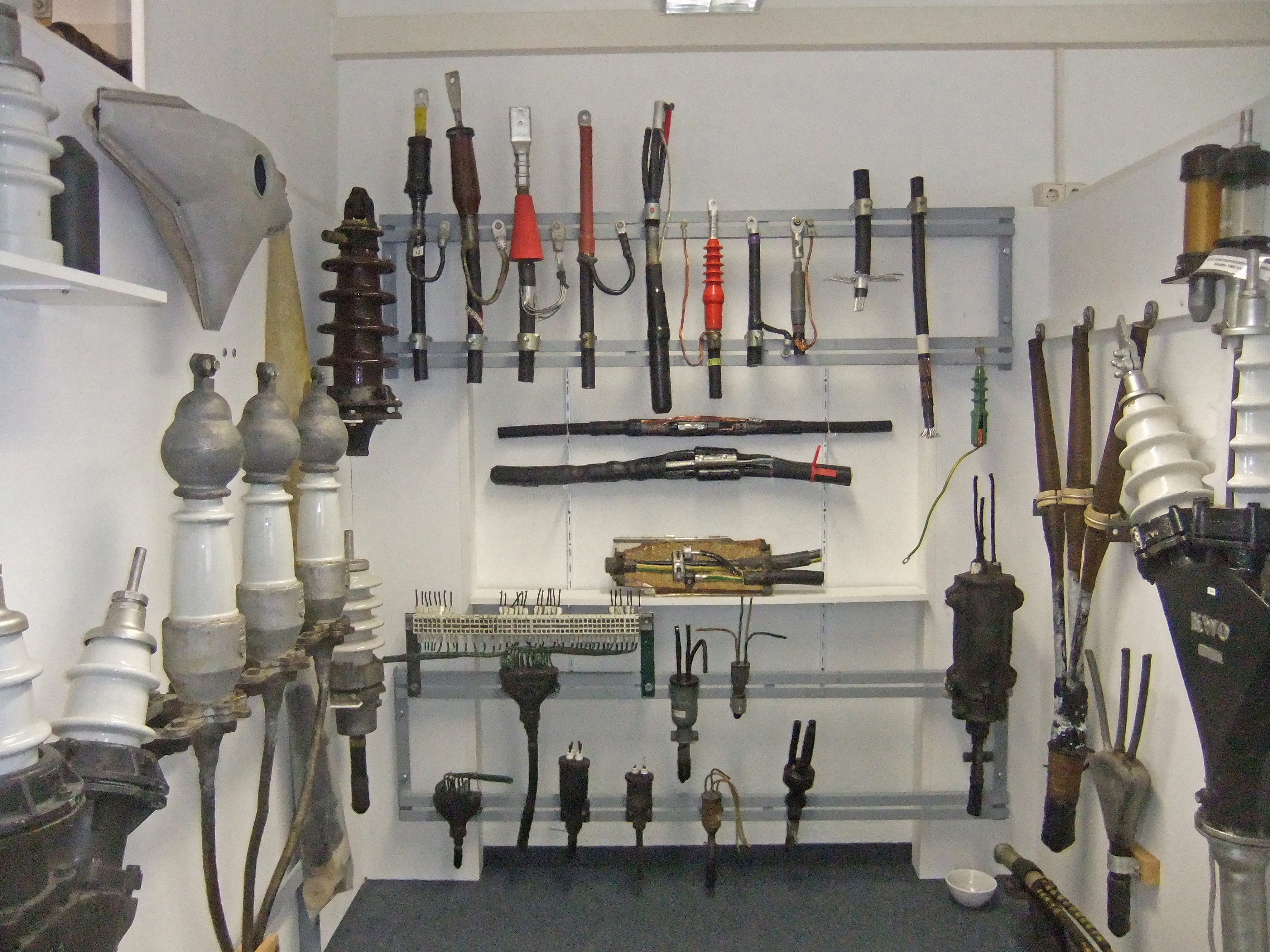

Im Mittelpunkt stehen im Bereich Kabel- und Freileitung: Kabelendverschlüsse.

Kabelendverschlüsse dienen als Verbindungselemente zwischen den Stromleitern in den Kabeln und den Stromschienen in den Schaltanlagen.

Es gibt verschiedene Bauarten von Kabelendverschlüssen. Die anzuwendende Bauart hängt ab von:
- Spannung, Leiterquerschnitt, Anzahl der Leiter
- Kabelart: Einleiter oder Mehrleiterkabel und Art des Kabelmantels
- Art der Isolation: Masselkabel, Ölkabel, Kunststoffkabel
- Anordnung im Innenraum oder in Freiluft.

Mit der Entwicklung der Kabeltechnik haben sich auch die Endverschlüsse ständig verändert. Ihr Aufbau wurde einfacher und die Herstellungszeiten wesentlich kürzer.

Beschreibung des 30-kV-Dreileiterendverschluss

Objekt des Monats Juli18 - Bild rechts

30-kV-Dreileiterendverschluss

| Elektrotechnische Sammlung

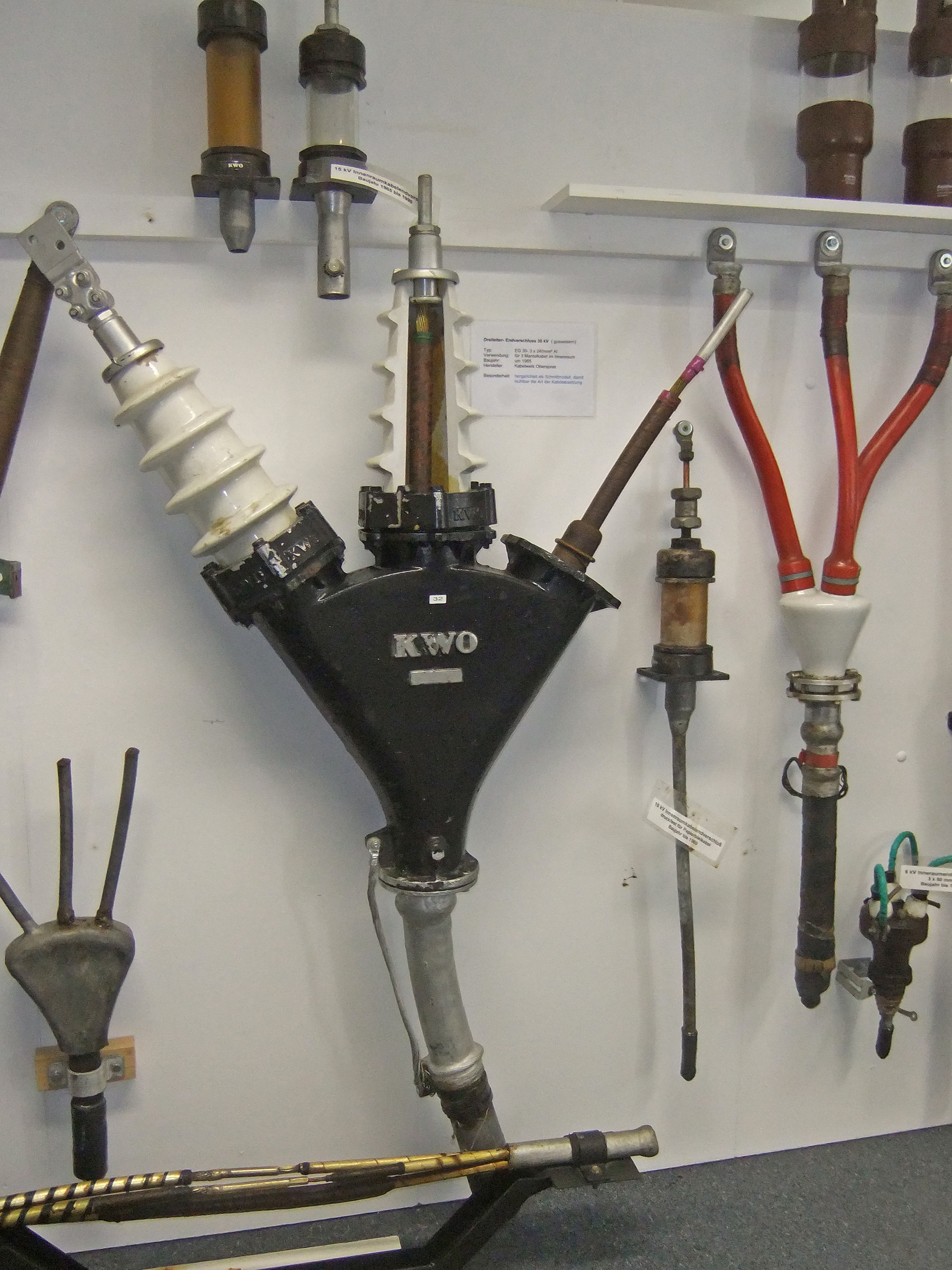

Gusseiserner Dreileiterendverschluss 30 kV
für Innenraum, Typ: EG 30 / 3x 240 mm² Al
Verwendung für papierisoliertes Massekabel
als Dreimantelkabel
Baujahr um 1985, Hersteller Kabelwerk Oberspree

Besonderheit:
Dieser Endverschluss ist hergerichtet als Schnittmodell.
Damit sind die Absetzung der Leiterisolation und die Ausbindung der Stromleiter erkennbar.

Bereits Ende des 19. Jahrhunderts wurde getränktes Papier zum Isolieren der Leiter verwendet. Damit gelang es, Kabel für höhere Spannungen herzustellen. Die Leiter sind mit einem hochwertigen Spezialpapier, mit der für die entsprechende Spannung erforderlichen Dicke umwickelt, meist mit einer leitenden Schirmung versehen und mit einer Ölharzmasse getränkt. Die Viskosität der Tränkmasse ist so gewählt, dass diese bei kleineren Höhenunterschieden nicht abwandert.
