SIPROTEC-Schutzrelais

Der allgemeine Öffnungstag im Monat März:
Dienstag, der 31. März 2026,

Öffnungszeit von 14 bis 17 Uhr (begonnene Führungen bis 18 Uhr),

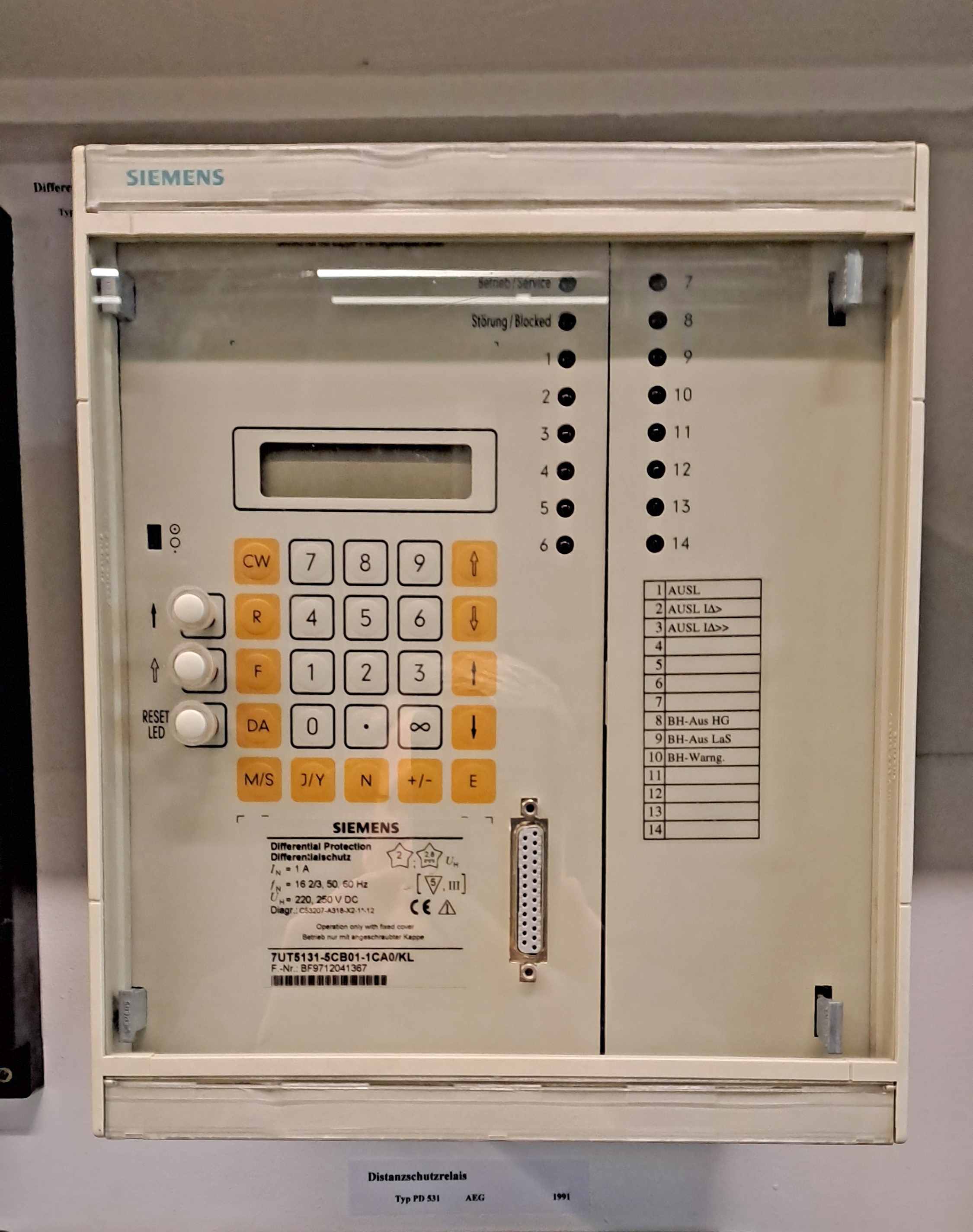

Im Mittelpunkt steht ein SIPROTEC-Schutzrelais.

Ein Schutzrelais ist eine Schutzvorrichtung, die verhindert, dass elektrische Systeme in einen Zustand geraten, der Schäden verursachen könnte. Es erkennt anormale Zustände in Stromsystemen und leitet die erforderlichen Maßnahmen ein, in der Regel durch Auslösen eines Leistungsschalters. Dies ist kein kompliziertes Konzept, sondern grundlegend für die moderne Strominfrastruktur. So gibt es Schutzrelais für die Bereiche Anlagenschutz, Maschinenschutz und Netzschutz.

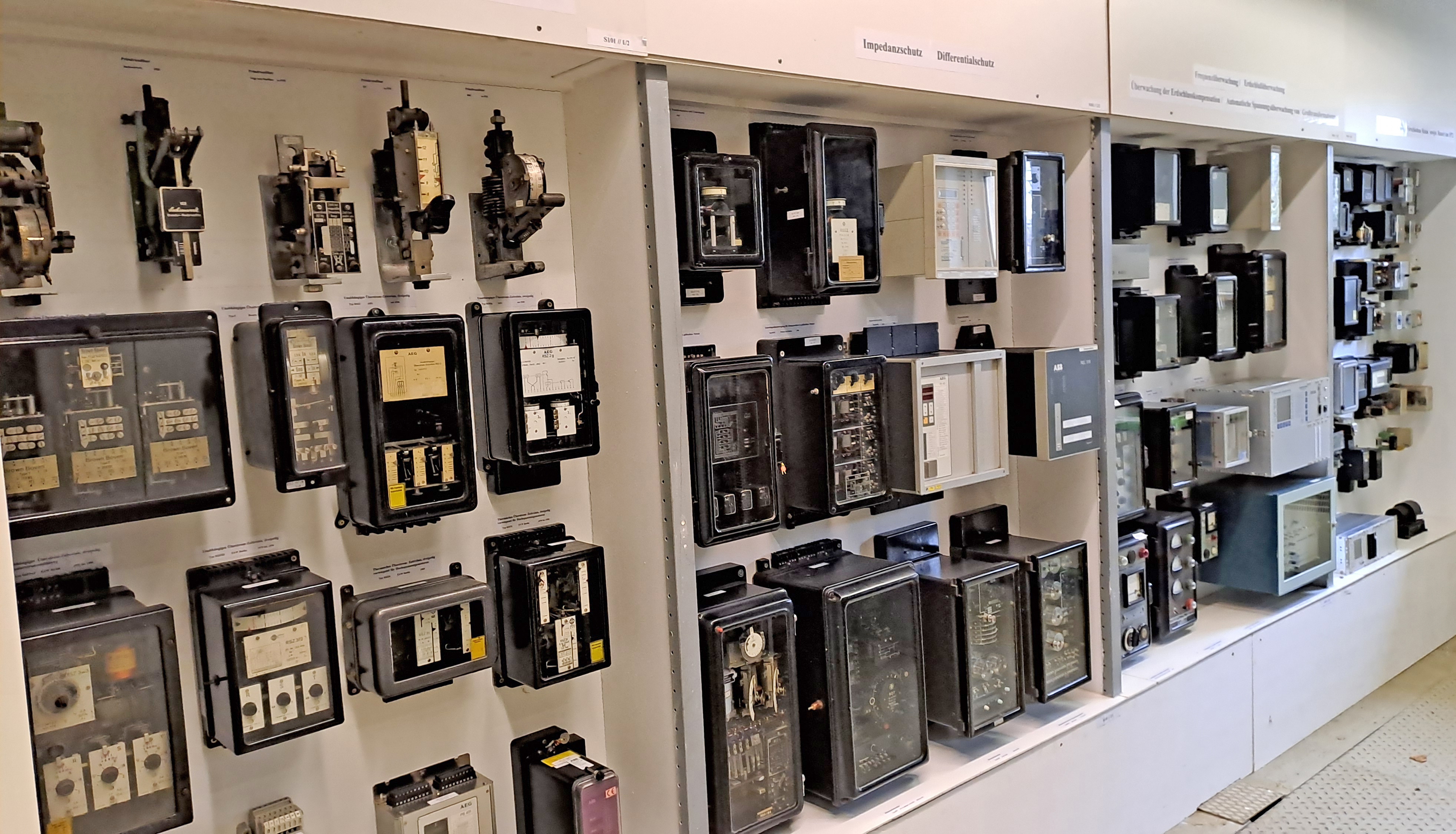

Im Gegensatz zu der veralteten „schwarzen Technik“, bei der früher für jede Schutzfunktion ein separates elektromechanisches Schutzrelais zum Einsatz kam, verfügen die modernen digitalen Schutzrelais über eine große Anzahl Schutzfunktionen. Aus diesen bereits im Relais vorhandenen Schutzfunktionen, müssen die benötigten Schutzfunktionen nur über die Tastatur an der Frontseite ausgewählt und entsprechend den Anforderungen parametriert werden. Diese Schutzfunktionen sind beispielsweise Phasenausfallschutz, Phasenunsymmetrie, Über-/Unterspannung, Über-/Unterstrom, Frequenzschutz usw.

Die meisten modernen Relais sind nicht eigenständig, sondern sie können miteinander kommunizieren. Mit der Ablösung der parallelen Zweidrahtverdrahtung, wie sie für die alte schwarze Technik noch üblich war, durch die Bustechnologie, konnte eine Reduzierung des Verdrahtungsaufwandes sowie die Kommunikation der Schutzrelais entscheidend verbessert werden.

Die Kommunikation in Schaltanlagen ist heute standardisiert und wird durch die Norm IEC 61850 geregelt, die eine einheitliche Kommunikationsarchitektur für Schutz- und Leittechnik in elektrischen Schaltanlagen definiert. Diese Norm ermöglicht eine nahtlose Integration von Geräten verschiedener Hersteller und bietet verschiedene Kommunikationsprotokolle, darunter GOOSE-Nachrichten für den Austausch von Statusinformationen und Sampled Values für die Übermittlung von Strom- und Spannungswerten.

Zusätzlich werden moderne Technologien wie PROFI-Bus, Ethernet und Wi-Fi eingesetzt, um die Kommunikation zu beschleunigen und die Verfügbarkeit von Echtzeitdaten zu erhöhen. Die IEC 61850-Standardisierung sorgt dafür, dass Schaltanlagen auch in Zukunft kompatibel und interoperabel sind, was die Effizienz und Zuverlässigkeit der elektrischen Infrastruktur verbessert.
