Mavometer WG

Der allgemeine Öffnungstag im Monat August:
Dienstag, der 25. August 2026,
Öffnungszeit von 14 bis 17 Uhr (begonnene Führungen bis 18 Uhr),

Im Mittelpunkt steht in diesem Monat das Mavometer WG (PGCO/Gossen).

Ab den 1920er Jahren wurden Mehrfachmessgeräte gebaut, die neben Strom- und Spannung auch andere Größen direkt messen konnten. Diese Geräte zeichnen sich unter anderem durch eine kompakte Bauweise aus, zudem sind meist alle für einen großen Messbereich notwendigen Vor- und Nebenwiderstände direkt im Gerät eingebaut.

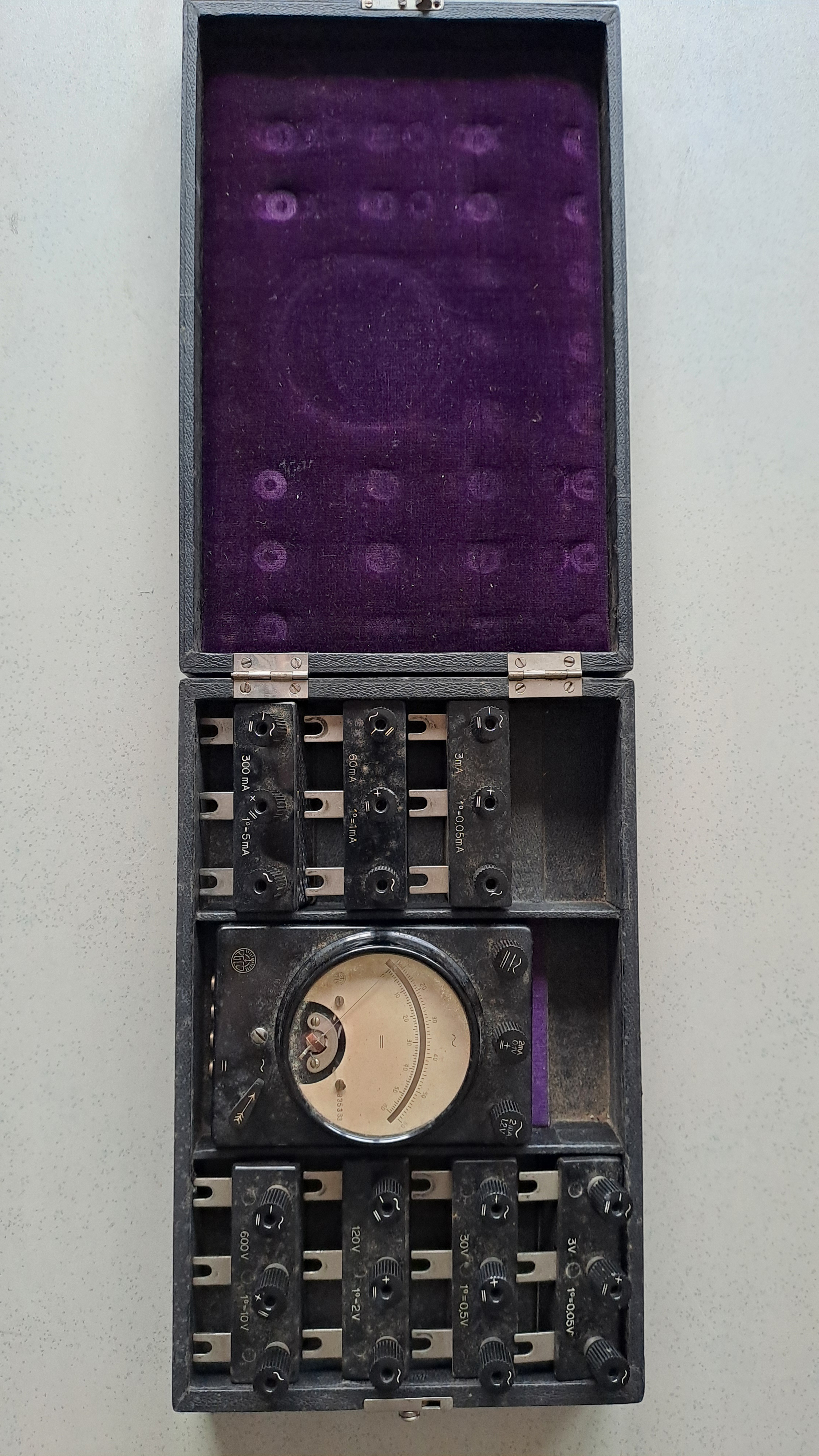

Das inzwischen legendäre Mavometer ("Multi-Ampere-Volt-Meter") der Fa. Gossen besteht aus einem Präzisions- Drehspul-Messwerk mit 62 mm Skalenbogenlänge und 39 mm Zeigerlänge, das in eine schwarz polierte Isolierplatte der Dimensionen 130 x 90 x 20 mm versenkt montiert ist. Eine vollkommen aperiodische Dämpfung, geringster Eigenverbrauch und nahezu völlige Unabhängigkeit von Temperaturschwankungen machten das Instrument seiner Zeit zu einem Präzisions-Messgerät, das damals den höchsten Anforderungen genügte.^[1]

Die Erweiterung des Messbereiches für Strom- und Spannungsmessungen erfolgte durch vielfach abgestufte Nebenwiderstände bzw. Vorwiderstände, die an die unteren 3 Klemmen SR, S und R des Instruments angeklemmt wurden. Durch den verschiedenen Abstand der Zungen war ein falsches Anschließen unmöglich. Die oberen 3 Klemmen - AV, +A und +V sind für den Anschluss an Strom und Spannung bestimmt.

Die einzelnen Zusatzwiderstände wurden auch als umschaltbare Messbereichsätze für max. 10 umschaltbare Messbereiche angeboten. Dies war von Vorteil, wenn das Mavometer stets für ein und dieselben Messungen Verwendung fand und die benötigten Messbereiche daher fest vorgegeben waren. Die Universal-Widerstände wurden im Gehäuse mit den Maßen (110 x 88 x 45) mm geliefert, an dessen Vorderseite 2 Zungen zum Anschluss an die Klemmen -AV und +A des Mavometers angebracht sind.

Der Maweco-Zusatz ("Mavometer-Wechseltrom-Complemente") zum Messen von Wechselstom und -spannung besteht aus einem rechteckigen Kasten (130 x 90 x 66) mm mit perforierten Wänden, der oben die Anschlussklemmen für verschiedene Messbereiche und an einer Seitenwand zwei Zungen zum Anschluss an die Mavometerklemmen -AV und +A trägt.
