Objekt des Monats - März 2023

Der allgemeine Öffnungstag im Monat März:
Dienstag, der 28. März 2023,
Öffnungszeit von 14 bis 17 Uhr (begonnene Führungen bis 18 Uhr),
Im Mittelpunkt stehen: Schaltzeichenschablonen

Ein Schaltzeichen ist ein in einem Schaltplan der Elektrotechnik verwendetes, standardisiertes, graphisches Symbol für Bauelemente, Bauteile, Geräteteile, Geräte und Leitungen innerhalb einer elektrischen oder elektronischen Schaltung. Durch ein solches Schaltzeichen kann die Schaltung einfacher erstellt und wesentlich schneller erfasst werden. Weiterer Anwendungsbereich ist die Darstellung von Ersatzschaltbildern.
Mit Hilfe von speziellen Schaltzeichenschablonen kann man unproblematisch und schnell Schaltungen entwerfen und Ersatzschaltbilder anfertigen, die durch diese Schablone einen hohen Wiedererkennungseffekt haben. Diese Schablone für Elektrotechnik / Elektronik enthalten Symbole für Kontakte, Schalter, Gleichrichter, Kondensatoren, Transformatorspulen, Klemmen, Dioden, Transistoren und viele andere. Sie sind damit ideal für Schüler, Lehrer, Ingenieure, und nützlich beim Zeichnen von Diagrammen, Schaltplänen, Plänen und Layouts.

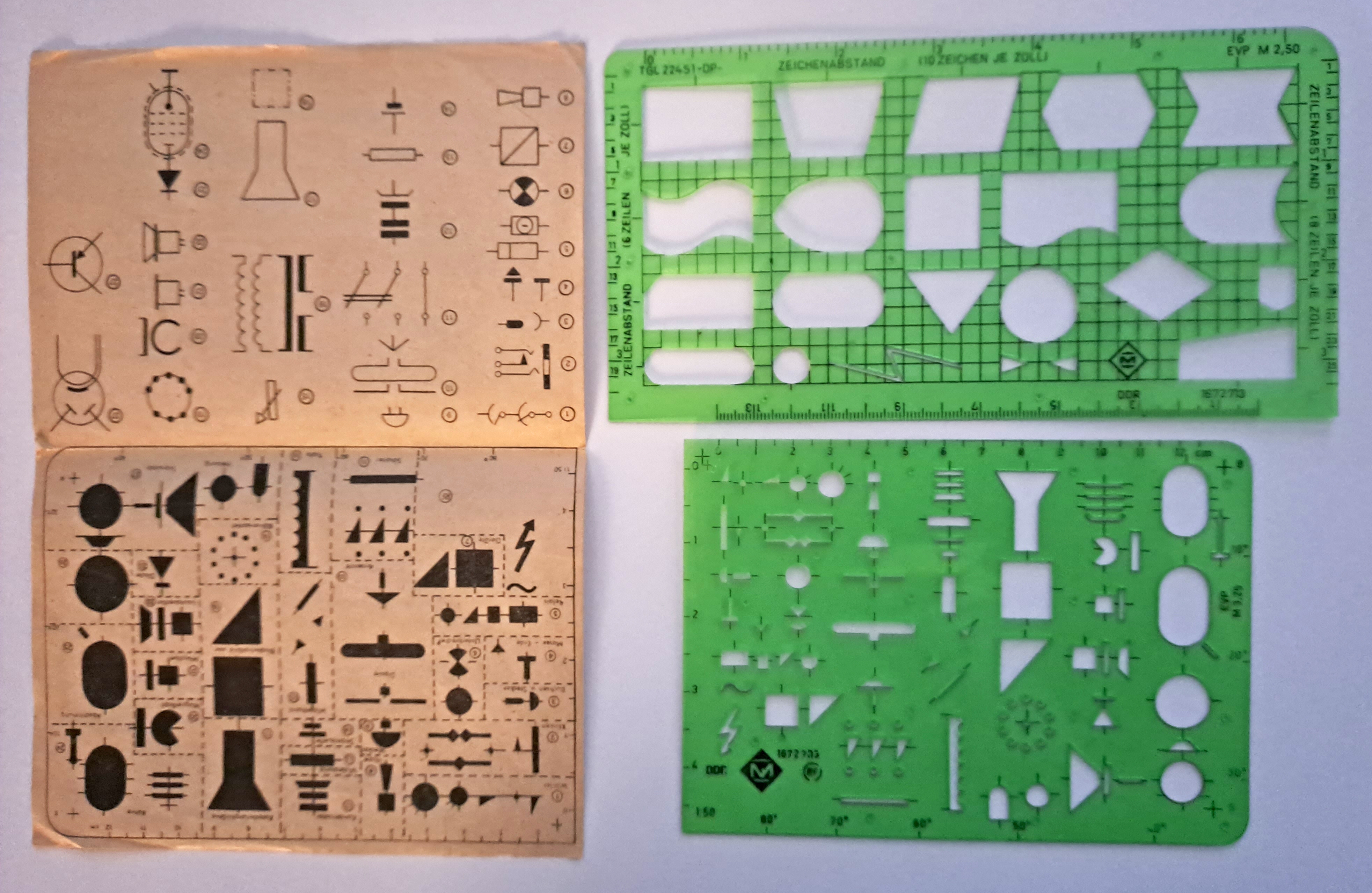

Schaltzeichenschablone

Objekt des Monats 202303 - Bild-rechts

Schaltzeichen

| Elektrotechnische Sammlung

für Rundfunk- und Fernmeldetechnik - RF 1672 203

Diese Schablone ermöglicht, Schaltschemen schnell und gefällig darzustellen. Die von der Unterseite geprägten Hilfslinien dienen zur Orientierung auf Millimeterpapier.
Diese Schablone bietet auch in ihrer Art eine Fülle von Möglichkeiten, die beliebig ausgenützt und erweitert werden können. Untenstehende Schaltzeichen wurden mit dieser Schablone gezeichnet, die einzelnen Kombinationen sind durch Senk- oder Waagerechtverschiebung entstanden, die besser gelingen, wenn die Schablone an einer Linealkante geführt wird.

Die Halbzentimeterteilung am oberen Rand der Schablone leistet bei schnell zu entwerfenden Schaltplänen wertvolle Dienste für die Aufteilung des Raumes. In Zusammenhang damit wird auch der Maßstab 1:50 gut verwendbar.
Die Gradeinteilung, die mit dem oberen linken Kreuz aufzulegen ist, ermöglicht grobes Abtragen von Winkeln. Das kann auch für Skizzen von Vektoren von Vorteil sein.

Die Schatzeichenschablonen wurden im VEB Mantissa, 808 Dresden, Goethestrasse 9 hergestellt. Das Fertigungsprogramm umfasst mindestens 15 verschiedene Schablonen, darunter z. B. Schraffier-, Schweißzeichen-, EDV- sowie Elektroschablone (Starkstrom).
