Quecksilberrelais

Der allgemeine Öffnungstag im Monat Oktober:
Dienstag, der 25. Oktober 2022,
Öffnungszeit von 14 bis 17 Uhr (begonnene Führungen bis 18 Uhr),
Im Mittelpunkt stehen: Quecksilberrelais

 + + +

Entsprechend der geltenden Coronaregeln!

 + + +

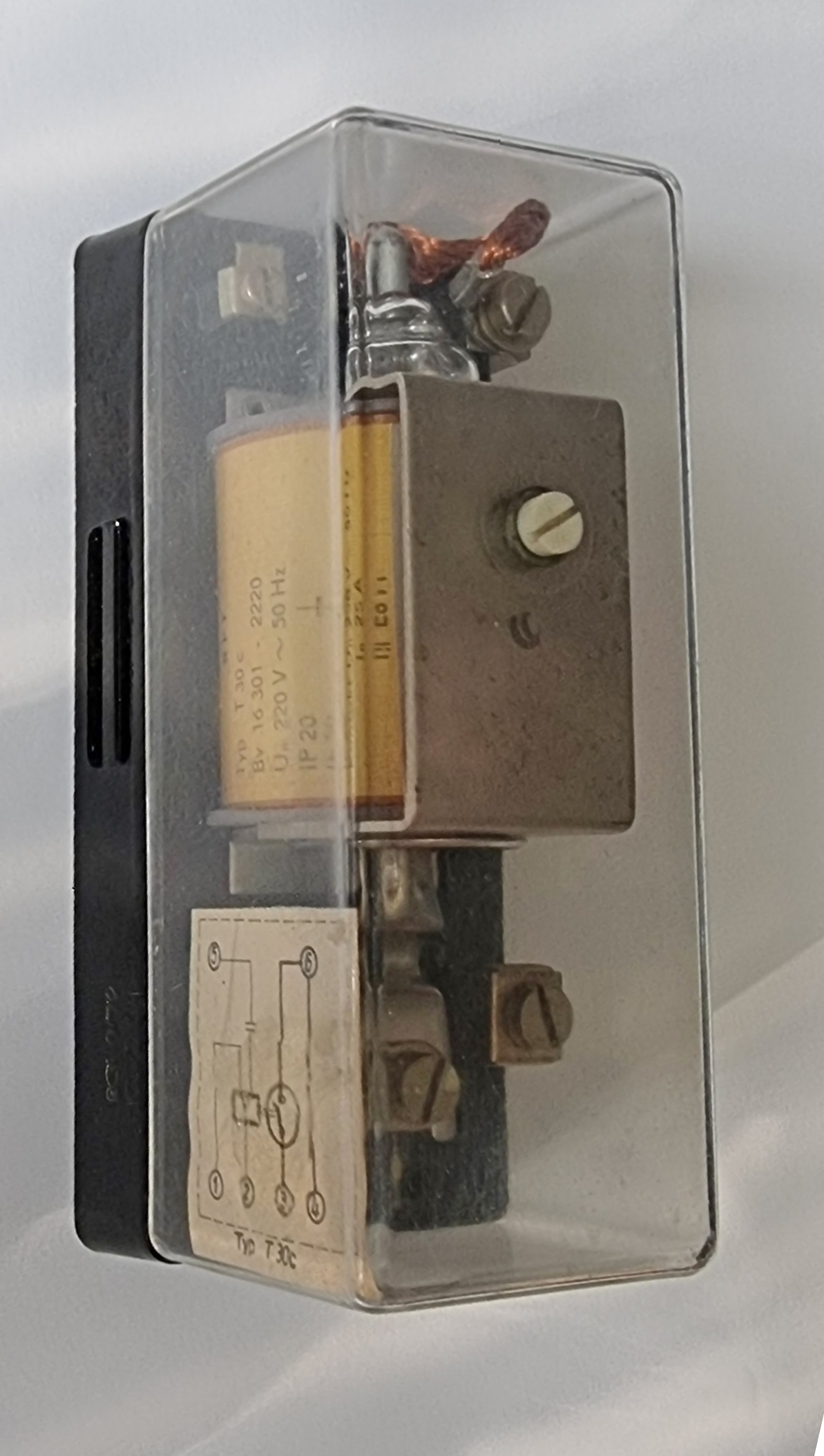

Ein Relais ist ein durch elektrischen Strom betriebener, fernbetätigter Schalter mit in der Regel zwei Schaltstellungen. Das Relais wird über einen Steuerstromkreis aktiviert und kann weitere Stromkreise schalten. Quecksilberrelais verwendeten zum Schalten des Kontaktes das bei Raumtemperatur flüssige Metall Quecksilber (ca. 0,1 bis 3 Milliliter), das sich unter Schutzgas in einer hermetisch abgeschlossenen Glasröhre befindet. Das elektrisch leitfähige und bei Raumtemperatur flüssige Quecksilber bildet einen oder beide Kontaktpartner und übernimmt die Funktion des Öffnens und Schließens, indem dessen Lage und Form geändert wird.

Bei manchen älteren Treppenlichtautomaten wurde eine solche Glasröhre (Quecksilberschalter) elektromagnetisch gekippt. Tauchankerrelais (auch Tauchrelais) besaßen einen auf dem Quecksilber schwimmenden Magnetanker, der wie bei einem Zugmagnet mit einer stromdurchflossenen Spule in das Quecksilber hineingezogen wurde und dadurch dessen Füllstand soweit erhöhte, dass ein oberhalb angebrachter Kontakt vom Quecksilberspiegel erreicht wurde. Es gab auch eine Bauform, bei der ein magnetisch gehaltener Kontaktstift in das Quecksilber fällt, wenn das Magnetfeld abfällt - angewendet in Weidezaungeräten. Eine weitere Bauform waren thermische Quecksilberrelais, bei denen ein Heizelement auf ein Gasvolumen arbeitete, durch dessen thermische Ausdehnung eine Lageänderung des Quecksilbers erreicht wurde, wodurch es Kontakte öffnet oder schließt. Sie reagierten naturgemäß recht langsam, was jedoch bei dem oft üblichen Einsatz in Temperaturreglern nicht von Nachteil war oder sogar zur Zeitverzögerung genutzt wurde. Thermische Quecksilberrelais wurden oft zusammen mit Kontaktthermometern eingesetzt. Quecksilberrelais waren mittels einer ausgeklügelten Mechanik auch als Stromstoßrelais in Gebrauch.
