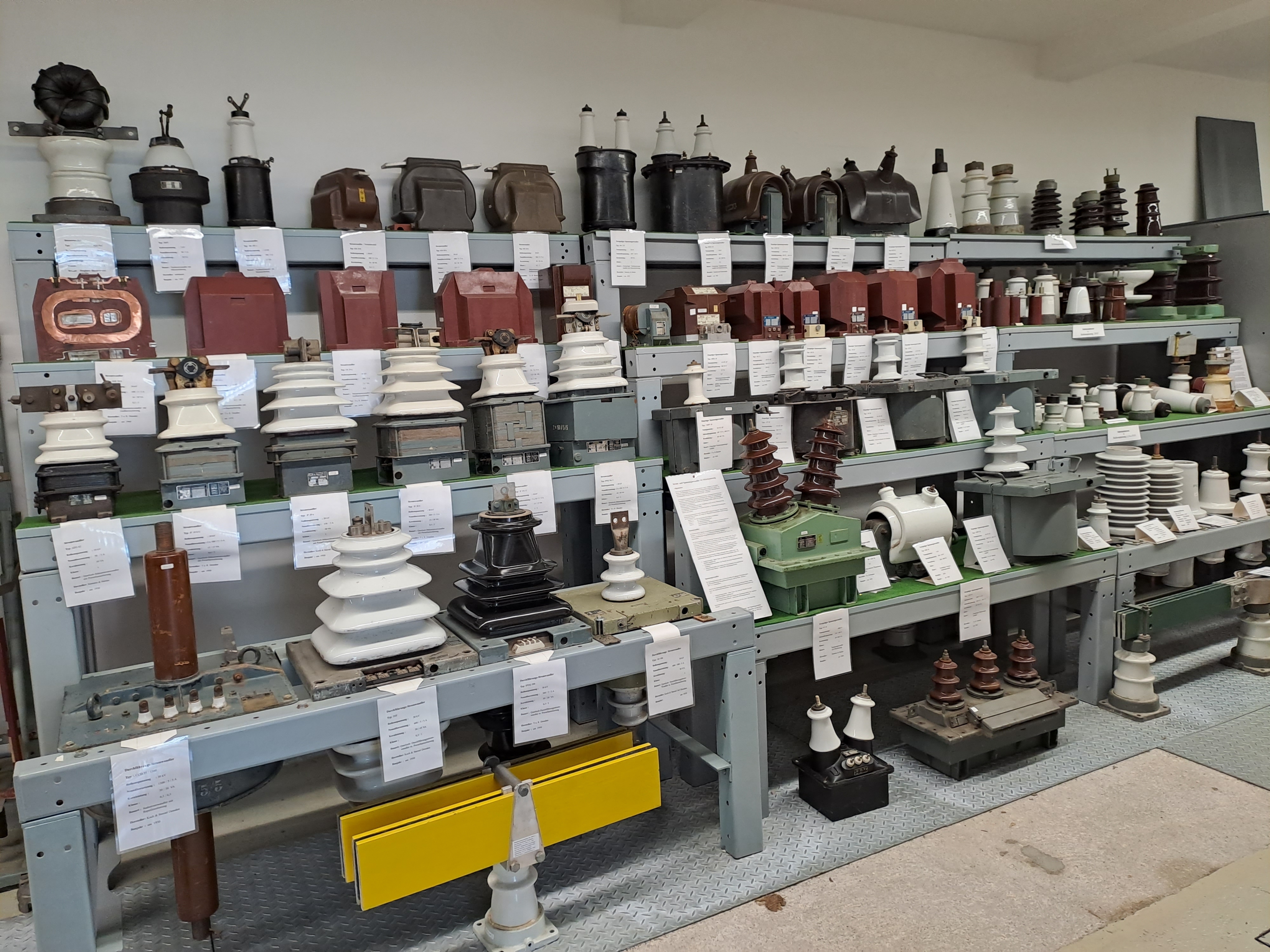

Ausschnitt Komplex „Schalterhalle/Durchführungen“

| Elektrotechnische Sammlung
30.04.2023 Seite

Durchführungen für Wände und Decken

Objekt des Monats - Mai 2023

Der allgemeine Öffnungstag im Monat Mai:
Dienstag, der 30. Mai 2023,
Öffnungszeit von 14 bis 17 Uhr (begonnene Führungen bis 18 Uhr),
Im Mittelpunkt stehen die Durchführungen für Wände und Decken.

Eine Durchführung, auch als Gehäuseisolator bezeichnet, ist in der elektrischen Energietechnik ein elektrischer Leiter, welcher von einem Isolatormaterial umhüllt ist, und welcher zur Ein- und Durchführung von elektrischen Leitungen in ein Gebäude oder in ein größeres Gehäuse dient. Die Durchführung besteht je nach Ausführung aus verschiedenen Isolationsmaterialen, beispielsweise aus einem Keramikblock, in dem der metallische Leiter (Leiterseil, Kabel oder Sammelschiene) eingearbeitet ist; er ragt an beiden Enden zum Anschluss der ein- und ausgehenden Leitungen heraus. Häufig, besonders im Bereich von Durchführungen, die mit Hochspannung betrieben werden, ist an der Außenseite zusätzlich ein Überspannungsableiter angebracht. angebracht.

Objekt des Monats 202305 - Bild-rechts

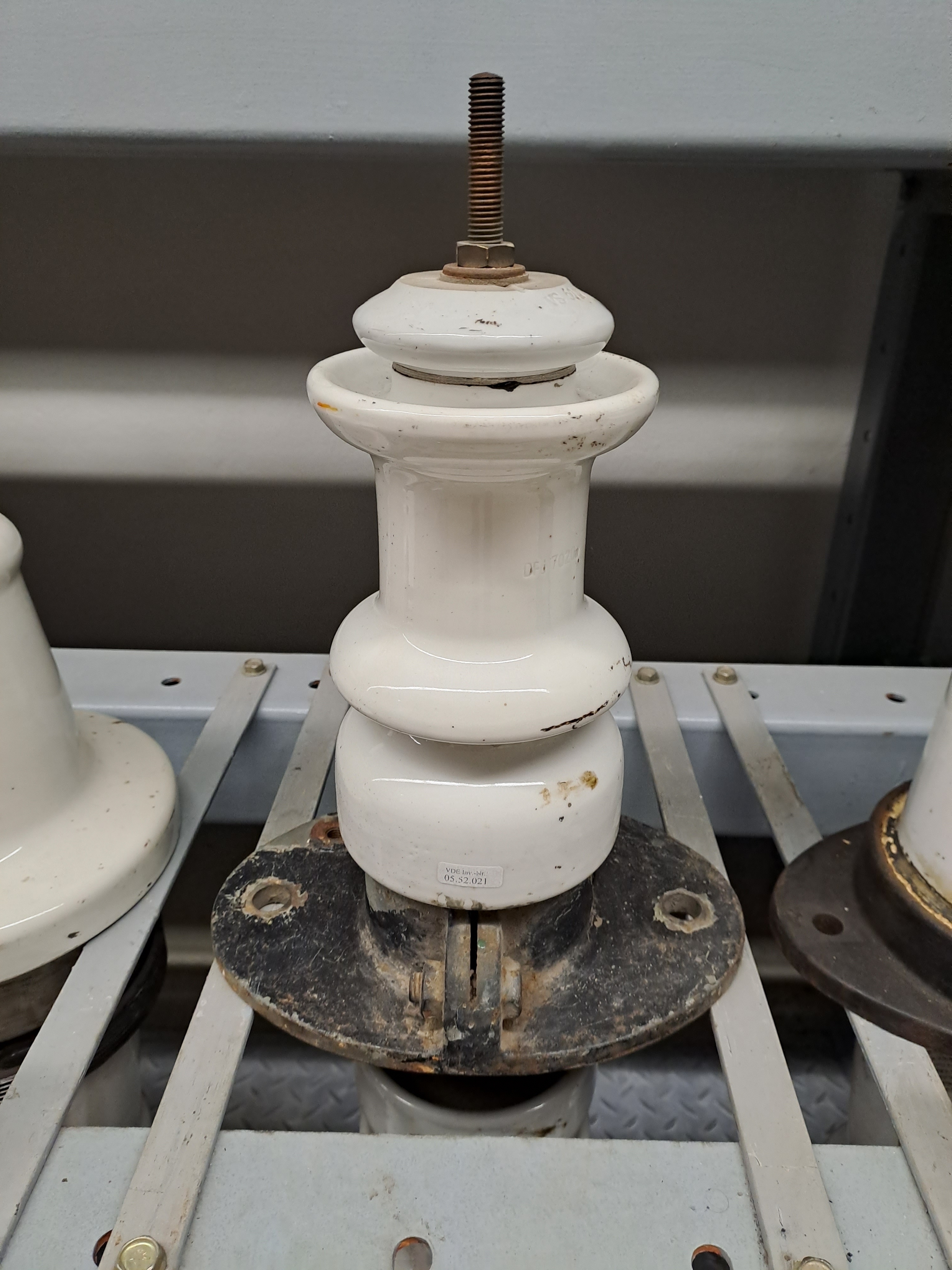

Wandduchchführung Typ D-IBR-20-400

| Elektrotechnische Sammlung

Durchführungen sind unter anderem Bestandteile von Wandanschlüssen und kommen unter anderem bei in Gebäuden untergebrachten kompakten Umspannwerken oder an den Gehäusen von Leistungstransformatoren vor.
Auch die Zündkerze in Kraftfahrzeugen ist von der Bauform her ein Gehäuseisolator. Je nach Anzahl der elektrischen Leitungen kann die Durchführung ein- oder mehrpolig ausgeführt sein. So sind bei dem in der elektrischen Energietechnik üblichen Dreiphasenwechselstrom drei räumlich benachbarte Durchführungen notwendig.
Es gibt auch asymmetrisch ausgeführte Durchführungen, bei denen beispielsweise ein Ende zum Anschluss eines Hochspannungskabels dient, während die andere Seite als Kabelendverschluss und Übergang zu einer Freileitung dient. Im Hochspannungsbereich spielt dabei die Potentialsteuerung im Inneren der Durchführung eine bedeutende Rolle, um unerwünschte Teilentladungen mit den damit einhergehenden Materialermüdungen zu vermeiden.

Im Bild gezeigt wird eine Wanddurchführung vom Typ D-IBR-20-400 für 20 kV und 400A mit Rundleiter aus dem VEB Vereinigtes Porzellanwerk Köppelsdorf, Baujahr 1980.

Im Zuge der von der Regierung derzeit angestrebten energetischen Sanierung von Wohnhäusern scheint es durchaus angebracht, sich Gedanken über die Stromentnahme aus dem Elektroenergieversorgungsnetz bzw. über die Einspeisung in dieses zu machen, es müssen ja nicht immer gleich derartige Durchführungen zum Einsatz kommen ….
