Im Mittelpunkt stehen die Stromwandler.

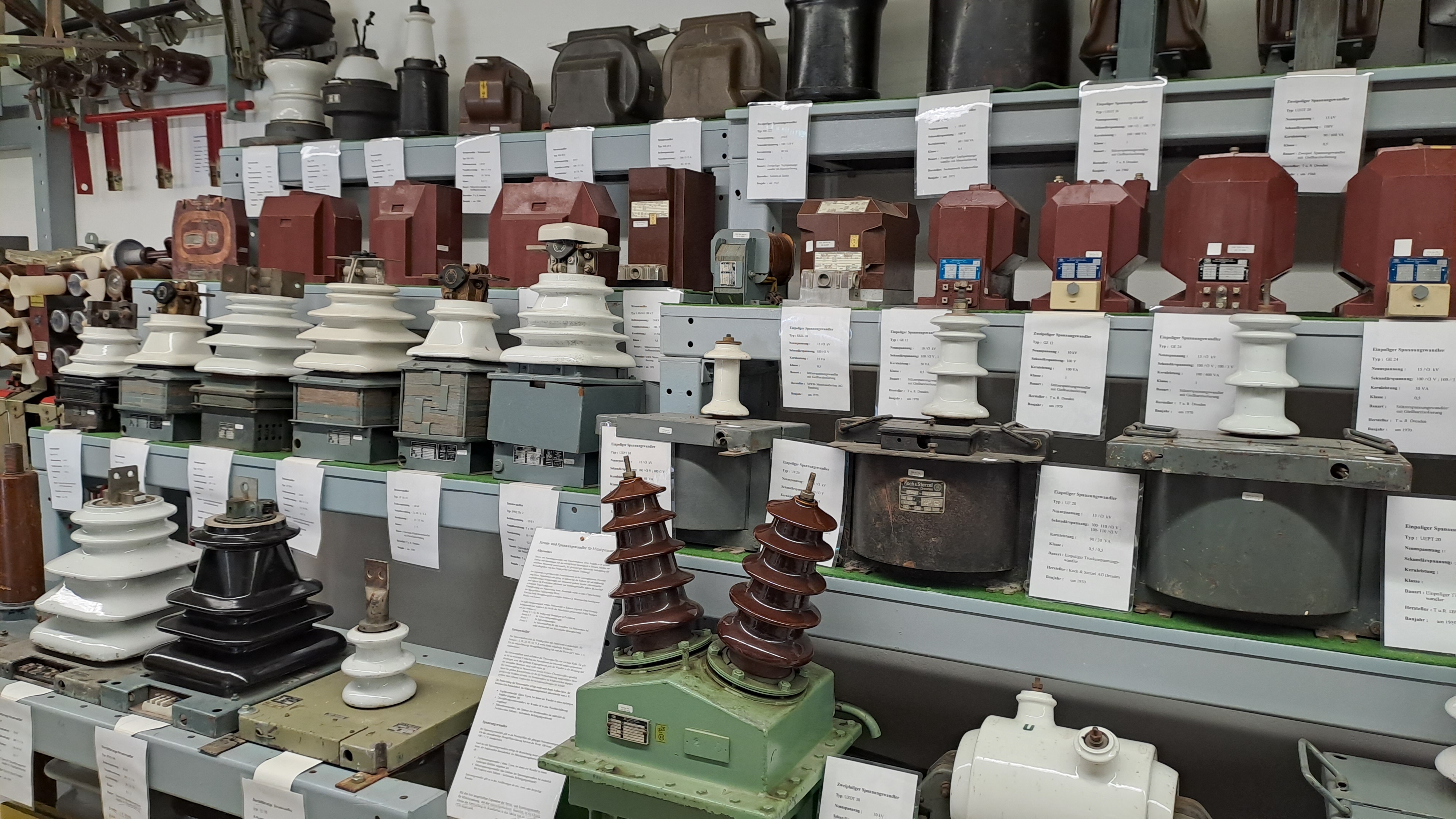

Ausschnitt Komplex Sekundärtechnik (Wandler/Durchführungen)
| Elektrotechnische SammlungStromwandler
Ein Stromwandler ist ein Messwandler, welcher hohe Wechselströme in der Primärwicklung auf einen niedrigeren Wert in der Sekundärwicklung reduziert. Der Fall tritt ein, wenn ein Strom zu hoch ist um ihn direkt zu messen.
Allgemein bezeichnet man Messwandler auch als Strom- und Spannungswandler. Sie werden zur Messung von elektrischen Strom oder Spannung vorgeschaltet (z. B. vor einen Stromzähler,) wenn eine Messgröße nicht direkt übertragen oder verarbeitet werden kann.
Stromwandler sind also Spezialtransformatoren zur proportionalen Umsetzung von Strömen großer Stromstärken auf direkt messbare kleinere Werte.
In Elektroenergieversorgungsnetzen dienen sie dazu, Ströme zu reduzieren, die in Mess- und Schutzgeräten verwendet werden. Für Spannungswandler gilt das gleiche Prinzip.
Funktionsweise eines Stromwandlers

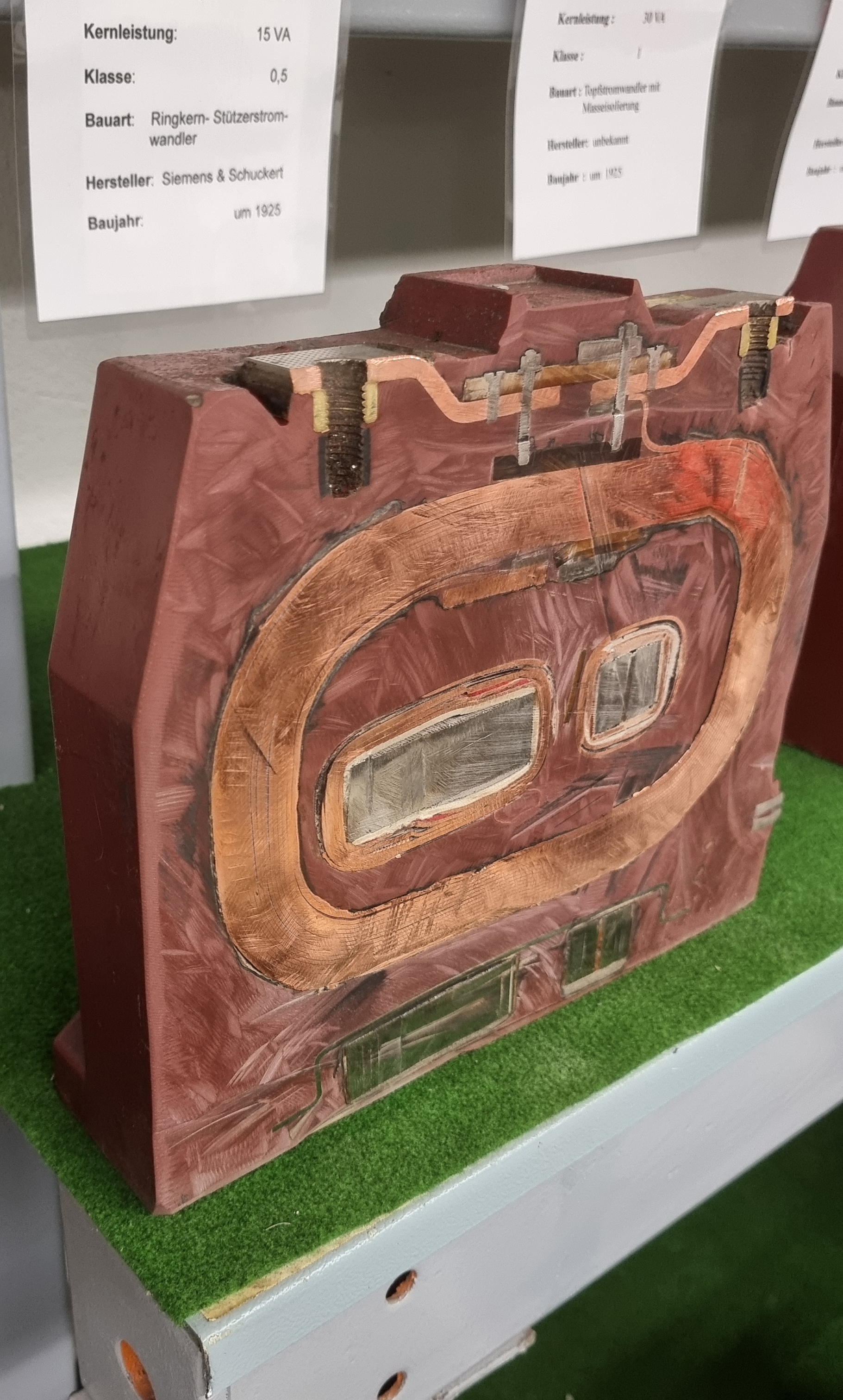

Schnitt Stromwandler: Typ 1GS 10 b
| Elektrotechnische SammlungWenn ein Leiter mit Strom beaufschlagt wird, entsteht immer ein Magnetfeld. Es fließt ein Sekundärstrom der je nach Aufbau um ein vielfaches kleiner ist als der Ausgangsstrom. Die Höhe des Sekundärstroms hängt vom Übersetzungs- bzw. Wandlungsverhältnis ab.
Mit einem heute üblichen Smart-Meter wird lediglich der kleinere Sekundärstrom erfasst und dann wird der Messwert umgerechnet mit Hilfe des Wandlungsverhältnisses auf den ursprünglichen Primärstrom. Das soll mit folgendem Beispiel veranschaulicht werden: Ein Wandler mit einem Primärstrom von 200 A und einem Sekundärstrom von 5 A und einem Wandlungsverhältnis von 200:5 bzw. 40:1 wird mit dem Smart -Meter 2 A als Sekundärstrom gemessen, wobei 80 A im Primärstrom fließen müssen.
Somit ist es möglich, sehr hohe Ströme gefahrlos messen zu können. Stromwandler werden im Energieversorgungsnetz, der Industrie und in der Elektronik eingesetzt. Mit Ihnen wird das Stromnetz überwacht. Somit schützen Stromwandler bei Störungen nachgeschalteter Messgeräte, es gibt keine Unterbrechung des Stromkreises, es kann eine präzise Strommessung durchgeführt werden, bei hohem Überstrom werden die Stromzähler, Messgeräte und Universalmessgeräte vor Zerstörung geschützt.
Angewendet werden in der Praxis verschiedene Bauausführungen von Wandlern
- Wickelstromwandler,
- Klappwandler und
- Durchsteck- oder Aufsteckstromwandler
Nach ihrem Messprinzip unterscheidet man zwischen
- Messwandler und
- Schutzwandler
Im Mittelpunkt steht in diesem Monat der im Bild gezeigte Stromwandler vom Typ 1GS 10 b mit folgenden technischen Eigenschaften:
Reihenspannung:
10 kV
Nennübersetzung:
100 / 5 / 5 A
Kernleistung:
10 / 30 VA
Klasse:
0,5 / 3
Bauart:
Stützerstromwandler mit Gießharzisolierung
Hersteller:
T. u. R. Dresden
Baujahr:
um 1960
